Lugar de origen: | China |
Nombre de la marca: | Enargy |
Número de modelo: | MD60-12S24 |
Cantidad de orden mínima: | 1pcs |
---|---|
Precio: | Negotiation |
Tiempo de entrega: | 1-8 semanas |
Condiciones de pago: | negociación |
Capacidad de la fuente: | 15000Pcs/week |
Alta luz: | adaptador médico |
---|

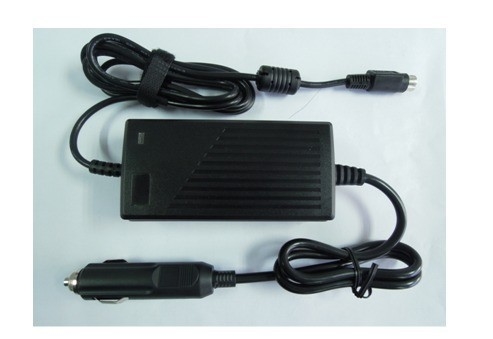

Adaptador de salida única médico MD60-12S24 de la fuente de alimentación 60W DC-DC
Características dominantes
Gama de voltaje de entrada: 9~32Vdc
Grado de la salida: 60W
Eficacia alta: el 86%
Regulación de voltaje: el ≤±1%
Regulación de la carga: el ≤±3%
Ripple&noise bajo: ≤240mV
protección del cortocircuito
Salida sobre la protección del voltaje
Salida sobre la protección actual
Sobre la protección de la temperatura
Natural refresqúese
RoHS obediente
Grado llama-retrasado UL94V-0
Descripción del producto
Este uso del adaptador de DC-DC avanzó el proceso del poder, el control y tecnologías de envasado para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
Características de la entrada
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Gama de voltaje de entrada |
9 |
24 |
32 |
VDC |
|
Corriente de entrada máxima |
|
|
14 |
A |
voltaje de entrada 12Vdc 6A transitorio hecho salir |
Apagón sin carga |
|
|
2 |
W |
|
Eficacia |
|
86 |
|
% |
Vin=12Vdc, Io=2.5A, Ta=25℃ |
Características de salida
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Grado de la salida |
|
|
60 |
W |
Vin=9-32Vdc |
Gama del voltaje de salida |
23,52 |
24 |
24,48 |
VDC |
Vin=9-32Vdc |
Gama de la corriente de salida |
0 |
|
2,5 |
A |
|
Regulación de voltaje |
|
|
±1 |
% |
|
Regulación de la carga |
|
|
±3 |
% |
|
Ondulación y ruido |
|
200 |
240 |
milivoltio |
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos |
Tiempo de subida de abertura |
|
|
50 |
ms |
A carga plena, el 10%~90% Vout |
Capacitancia de salida |
|
|
2200 |
μF |
|
Overshoot del voltaje de salida |
|
|
±5 |
% |
|
Características de la protección
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Sobre la protección del voltaje |
26,4 |
28,8 |
31,2 |
VDC |
Hipo. |
Protección del cortocircuito |
|
|
10 |
mΩ |
Hipo |
Sobre la protección de la temperatura |
|
|
|
|
Recuperación auto |
Salida sobre la protección actual |
6 |
|
7,5 |
A |
|
Características generales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
MTBF |
500 |
|
|
KHrs |
TR-NWT-000332; carga del 80%, 300LFM, 40℃ TA |
Peso |
|
350 |
|
g |
|
Características ambientales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamiento |
0 |
|
+40 |
℃ |
|
Temperatura de almacenamiento |
-40 |
|
+85 |
℃ |
|
Humedad relativa |
0 |
|
90 |
% |
|
Altitud |
|
|
3000 |
m |
|
Método de Enfriamiento-abajo |
|
|
|
|
Enfriamiento natural |
Grado ignífugo |
|
|
|
|
UL94V-0 |
Esquema mecánico
Length×width×heigth: 119×61×35 (milímetro), 4.69×2.4×1.38 (adentro)
Designaciones del conector
Código del conector |
Función |
CON1 |
línea de potencia de salida 24Vdc |
Línea de potencia de salida de DC, longitud el 1.5m, 16AWG, anillo del imán, 4pin salida, palillo mágico |
|
CON2 |
línea eléctrica de la entrada 12-32Vdc |
Longitud 600m m, 14AWG, fusible interno 20A |
