Lugar de origen: | Guangdong, China (Continental) |
Nombre de la marca: | e.mini |
Certificación: | CE/RoHS |
Número de modelo: | E-12V5A-LR120050 |
Cantidad de orden mínima: | 20 Piezas |
---|---|
Detalles de empaquetado: | Compartimiento del trabajo y caja de la manija |
Tiempo de entrega: | En el plazo de 2-7 días laborables después de conseguir el depósito |
Condiciones de pago: | T / T, Western Union, PayPal |
Capacidad de la fuente: | 25000 pedazos por mes |
Protección: | Cortocircuite, sobre corriente, sobre la protección del voltaje | De tensión de entrada: | Voltaje clasificado: gama de la variación 100~240Vac: 90-280Vac |
---|---|---|---|
Frecuencia de la entrada: | Frecuencia clasificada: frecuencia de la variación 50/60Hz: 47-63Hz | Nombre de la producción: | Equipo adaptador de CA |
Eficiencia: | Minuto del 75%, en el voltaje de entrada 115/230Vac, 1/4,1/2,3/4 y la eficacia media del cálculo a c | ||
Alta luz: | Equipo Adaptadores AC,adaptador del cargador del ordenador |

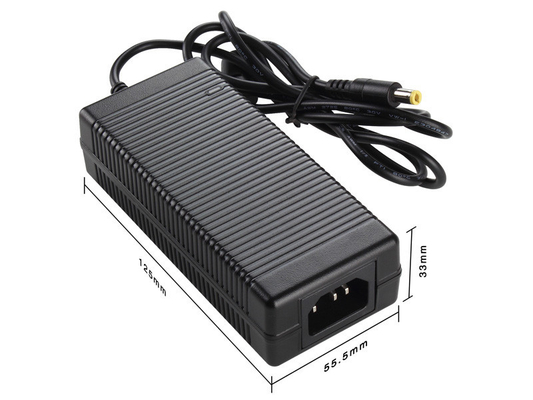

Adaptador de corriente alterna negro del ordenador de 12V 5A, adaptador de escritorio
Adaptador de escritorio de alta calidad, adaptador de corriente alterna Realan E-12V5A-LR120050
Especificación:
Modelo: |
E-Mini adaptador (12V 5A) - LR120050 |
Tipo: |
Poder del ITX, adaptador de DC-ITX, LCD, adaptador de pantalla LED y adaptador del ordenador portátil |
Parámetro: |
1, interfaz redondo estándar de la salida de la boca: diámetros internos de 2.5m m, diámetro externo de 5.5m m; 12V voltaje de salida, 60W de potencia de salida |
1 DESCRIPCIÓN:
El propósito del documento es especificar los requisitos funcionales de una fuente de alimentación de la transferencia 60W.
2 CARACTERÍSTICAS ENTRADAS:
2,1 Voltaje de entrada:
Voltaje clasificado: 100~240Vac
Gama de la variación: 90-280Vac
2,2 Frecuencia de la entrada:
Frecuencia clasificada: 50/60Hz
Frecuencia de la variación: 47-63Hz
2,3 Corriente de entrada:
1.6Amps máximo en cualquier voltaje de entrada y clasificado, DC hizo salir la carga clasificada.
2,4 Corriente de la avalancha:
120 amperios de arranque en frio máximo en la entrada 240Vac, con la carga clasificada y 25℃ ambiente.
2,5 Corriente de la salida de la CA:
entrada de 0.25mA Max.At240Vac.
3 CARACTERÍSTICAS DE SALIDA:
3,1 Salida de poder
Voltaje |
Min. Carga |
Clasificado. Carga |
Haga una pausa el poder |
De potencia de salida |
12Vdc |
0.01A |
5.0A |
0.5W máximo |
60W |
3,2 Carga/línea combinadas regulación
Voltaje |
Min. Carga |
Clasificado. Carga |
Línea regulación |
Regulación de la carga |
12Vdc |
0.01A |
5.0A |
el ±1% |
el ±5% |
3,3 Ondulación y ruido:
Bajo voltaje nominal y carga del nominal, la ondulación y el ruido son como sigue cuando medida con Max. Bandwidth de 20MHz y de 47uF/0.1uF paralelo, cruzado conectado en el punto de prueba.
Ondulación y ruido del voltaje (máximos)
+12Vdc 120mV p-p
3,4 Gire el tiempo de retraso:
3Second máximo en la carga máxima de entrada 115Vac y de la salida
3,5 Tiempo de subida:
ms 40 máximo en la carga máxima de entrada 115Vac y de la salida
3,6 Soporte el tiempo:
5 ms minuto en la carga máxima de entrada 115Vac y de la salida
3,7 Eficacia:
Minuto del 75%, en el voltaje de entrada 115/230Vac, 1/4,1/2,3/4 y la eficacia media del cálculo a carga plena
FUNCIÓN DE 4 PROTECCIONES:
4,1 Prueba del cortocircuito:
La fuente de alimentación será auto recuperado cuando las faltas del cortocircuito quitan.
4,2 Sobre la protección actual:
La fuente de alimentación será auto recuperado cuando sobre faltas actuales quita.
4,3 Sobre la protección del voltaje:
La fuente de alimentación auto recuperado cuando las faltas quitan el 120%~170%.
5 REQUIREMET AMBIENTALES:
5,1 Temperatura de funcionamiento:
0℃ a 40℃, operación a carga plena, normal.
5,2 Temperatura de almacenamiento: - 20℃ a 80℃ con el paquete
5,3 Humedad relativa:
derecho del 5% (0℃) el ~90% (40℃), 72Hrs, funcionamiento a carga plena, normal.
5,4 Vibración:
Funcionamiento: IEC 721-3-3 3M3
5~9Hz, A=1.5mm
(9~200Hz, aceleración 5m/S2)
Transporte:
IEC 721-3-2 2M2
5-9Hz, A=3.5mm
9~200Hz, Acceleration=5m/S2
200~500Hz, Acceleration=15m/S2
Hachas, 10 ciclos por eje
Ningún daño permanente puede ocurrir durante la prueba.
La MUESTRA tiene que restaurar a su situación original después del poder off/on.
5,5 Caída llena:
el 1M para el tipo del soporte de la pared y 760m m para el tipo de escritorio según lo arriba descrito.
La superficie horizontal consiste en la madera dura por lo menos 13m m grueso, montado en dos capas de madera contrachapada cada 19m m a 20m m gruesos, apoyadas todo en un piso no-resistente concreto o equivalente.
REQUISITO DE SEGURIDAD 6:
6,1 TUV/GS- (EN60950-1), CCC (GB4943) AS/NZS: 60950-1, UL/CUL- (UL60950-1)
Seguridad: acordar con TUV/GS- (EN60950-1), CCC (GB4943) AS/NZS: 60950-1, UL/CUL- (UL60950-1)
6,2 Hola-Pote de la FUERZA DIELÉCTRICA:
Primario a secundario: 1800Vac10mA/3S para el tipo prueba.
6,3 Resistencia de aislamiento:
Primario a secundario: minuto 10MΩ en 500V DC.
6,4 ESTÁNDAR DE LA EMI
Resuelve los límites de
<1>. Reglas de la clase B de la FCC part15
<2>. EN55022 reglas de la clase B
<3>. GB9254-1998, GB17625.1-2003
