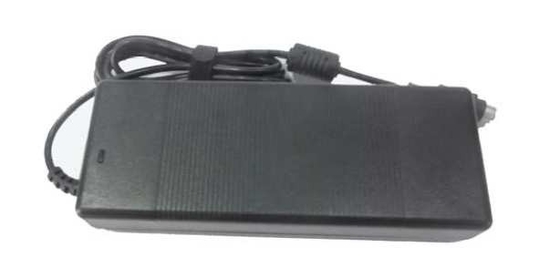

C.C. médica de la fuente/del adaptador 100W 24Volt de alimentación/6.4A MDA100-220S24

C.C. médica de la fuente/del adaptador 100W 24Volt de alimentación/6.4A MDA100-220S24

  • C.C. médica de la fuente/del adaptador 100W 24Volt de alimentación/6.4A MDA100-220S24
C.C. médica de la fuente/del adaptador 100W 24Volt de alimentación/6.4A MDA100-220S24
Datos del producto:
Lugar de origen: China
Nombre de la marca: Enargy
Número de modelo: MDA100-220S24
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: Negotiation
Tiempo de entrega: 1-8 semanas
Condiciones de pago: negociación
Capacidad de la fuente: 1000pcs/week
Contacto
Descripción detallada del producto
Alta luz:

adaptador médico

C.C. médica de la fuente/del adaptador 100W 24Volt de alimentación/6.4A MDA100-220S24

Características dominantes

Gama de la entrada de la CA: 100~240Vac

Salidas triples: 24V/4.2A

poder máximo 160W

Eficacia alta: el 85%

Línea regulación: el ≤±1%

Regulación de la carga: el ≤±2%

Ripple&noise bajo: ≤200mV

protección del cortocircuito

Salida sobre la protección actual

Salida sobre la protección del voltaje

Sobre la protección de la temperatura

Natural refresqúese

RoHS obediente

IEC60601-1 3ro obediente

Grado llama-retrasado UL94V-0

Descripción del producto

Este proceso avanzado del poder del uso del convertidor de AC-DC,
controle y las tecnologías de envasado para proporcionar
rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de
un componente maduro del poder. Transferencia de alta frecuencia
provee de densidad de poder más elevado de poco ruido y alto
eficacia.

Características de la entrada

Parámetro

Minuto

Typ

Máximo

Unidades

Notas

Voltaje de entrada clasificado

100

220

240

VAC

Gama de voltaje de entrada de la CA

90

264

VAC

Frecuencia clasificada de la entrada de la CA

50/60

Herzios

Gama de frecuencia de la entrada de la CA

47

63

Herzios

Corriente de entrada máxima

2

A

Voltaje de entrada mínimo, a carga plena

Corriente de la avalancha de la entrada

60

A

240Vacinput voltaje, 25℃, primer comienzo

Eficacia

85

%

Voltaje de entrada clasificado, carga clasificada

El factor de poder

92

PF

Características de salida

Parámetro

Minuto

Typ

Máximo

Unidades

Notas

Gama del voltaje de salida

23,53

24,30

24,48

VDC

Gama de la corriente de salida

0

4,5

A

entrada 240Vac

Pico current6.87A/1s, restoe2.5A/5s

Línea regulación

±1

%

Regulación de la carga

±2

%

Regulación de temperatura

±0.002

%/°C

Sobre la gama de temperaturas de funcionamiento

Ondulación y ruido

200

milivoltio

Entrada clasificada, a carga plena, 20 megaciclos

ancho de banda

Reacción dinámica

Desviación

±5

%

el 25% al 50% hasta el 25% Iout máximo, el 50% a

el 75% hasta el 50% Iout máximo, 1A/us

Establecimiento

tiempo

500

nosotros

Al nom del dentro 1% Vout.

Tiempo de subida de abertura

50

ms

A carga plena, el 10%~90% Vout

Tiempo de retraso de abertura

3

s

220Vac, a carga plena

Overshoot del voltaje de salida

±5

%

Capacitancia de salida

2200

µF

Características de la protección

Parámetro

Minuto

Typ

Máximo

Unidades

Notas

Salida sobre voltaje

protección

26

30

VDC

Hipo

Salida sobre la protección de la carga

7

10

A

Hipo

Protección del cortocircuito

10

mΩ

Hipo

Características generales

convertidor de 100W AC-DC

Parámetro

Minuto

Typ

Máximo

Unidades

Notas

MTBF

250

KHrs

Entrada clasificada, a carga plena, 25℃

Peso

500

g

Características ambientales

Parámetro

Minuto

Typ

Máximo

Unidades

Notas

Temperatura de funcionamiento

0

+40

Temperatura de almacenamiento

-40

+55

Humedad relativa

20

90

%

Humedad del almacenamiento

10

95

%

Altitud

3000

m

Presión atmosférica

70

106

PA

Características de seguridad

Parámetro

Minuto

Typ

Máximo

Unidades

Notas

Aislamiento

voltaje

Entrada

salida

a

4000

VAC

5mA/1min, ninguna formación de arcos y avería

Aislamiento

resistencia

Entrada

salida

a

10

MΩ

500Vdc/1min, presión atmosférica normal, humedad del 90%

Características del EMC

Artículo

Estándares

Condiciones

Notas

CE

EN55022

Clase B

Pase la prueba del sistema

RE

EN55022

Clase B

Pase la prueba del sistema

Armónico

EN61000-3-2

Lámparas el C

requisitos

Criterio B

Fluctuaciones del voltaje y

parpadeo

EN61000-3-3

Equipos de la clase A

requisitos

Criterio B

Oleada

EN61000-4-5

Modo diferenciado

±2KV, mode±4KV común

Criterio B

INMERSIÓN

EN61000-4-11 EN55024

Inmersión del voltaje a

0%Ut, 10ms

Criterio B, prueba en la fase 0, 90, 180 y

270

Inmersión del voltaje a

40%Ut, 20ms

Inmersión del voltaje a

70%Ut, 50ms

ESD

Aire

EN61000-4-2

±8KV

Criterio B

convertidor de 100W AC-DC

descarga

Contacto

descarga

EN61000-4-2

±4KV

Criterio B

Fuego raing

UL94-V0

Grado de impermeabilización

IP2X

Notas:

Criterio A: Funcionamiento normal durante y después de la prueba.

Criterio B: La protección o el reset de baja tensión no se permite. La fluctuación temporal del voltaje de salida cesa después de que los disturbios cesen, y de cuál recupera el EUT su funcionamiento normal automáticamente. Durante la prueba del sistema, la fluctuación o el reset del voltaje de salida no se permite también.

Criterio C: La pérdida temporal de salida se permite, pero el hardware no puede ser dañado. El EUT recupera su funcionamiento normal automáticamente o la intervención del operador.

Criterio R: La pérdida de salida que no sea recuperable se permite. El componente protector primario (fusible) puede ser dañado. El EUT recupera su funcionamiento normal después de substituye el componente dañado.

Calificación ambiental

Parámetro

Notas

Vibración

Gama de frecuencia: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Hachas de X.Y.Z, 30min/axis

Frecuencia de barrido: gama de frecuencia: 5-55Hz; amplitud: 0.35m m; barrido

ciclo de la frecuencia: 5min; Hachas de X.Y.Z, 30min/axis

Choque mecánico

onda del Mitad-seno, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction

Frío (en funcionamiento)

Anuncio IEC60068-2-1

Calor húmedo

IEC60068-2-67 CY

Ciclo de la temperatura

0°C a 40°C, rampa 15°C/min., 500 ciclos

Poder/ciclo termal

Vin = minuto a máximo, a carga plena, 100 ciclos

Marginalidad del diseño

Tmin-10°C a Tmax+10°C, 5°C pasos, Vin = minuto a máximo, carga 0-105%

Prueba de vida

el 95% Vin clasificado y carga, unidades en reducir la capacidad normal del punto, 1000 horas

Capacidad de la soldadura

IEC60068-2-20

Conformidad de los estándares

Estándares

Notas

UL/cUL60950

EN60950

GB4943

IEC 695-2-2

Prueba de la llama de la aguja, prueba en el montaje entero, componentes board&plastic

UL94V-0 obediente

IEC 61000-4-2

Información física

Length×width×heigth: 167.0×65.0×39.0 (milímetro) 6.57×2.56×1.54 (adentro)

C.C. médica de la fuente/del adaptador 100W 24Volt de alimentación/6.4A MDA100-220S24 0

Designaciones del conector

Artículo

Pin

Función

Notas

Entrada de la CA

1

N

Pies planos de línea de la CA

2

L

Salida de DC

P1

Salida +

C.C. médica de la fuente/del adaptador 100W 24Volt de alimentación/6.4A MDA100-220S24 1

P2

Salida +

P3

Salida -

P4

Salida -
