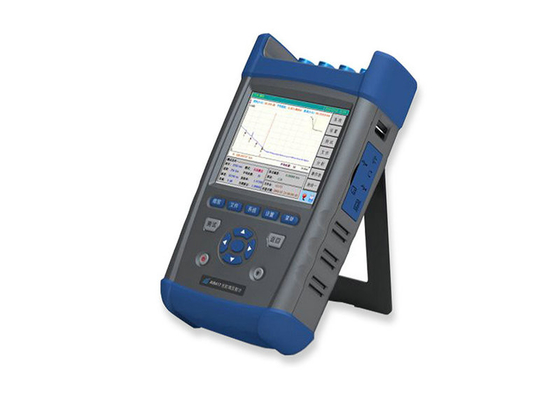

Probador integrado de la fibra óptica de OTDR VFL, metro de poder óptico del PDA

Probador integrado de la fibra óptica de OTDR VFL, metro de poder óptico del PDA y fuente de luz

Detalle rápido:

1. Reflectómetro de ámbito de tiempo óptico (OTDR)
2. VFL, metro de poder óptico, fuente de luz integrada
3. alto rango dinámico 45dB

Resúmenes del producto:

FOC8002 OTDR es un instrumento de medida del alto rendimiento con multifuncional diseñado para probar la red de FTTx. Se utiliza principalmente para medir las características físicas de la fibra óptica bajo prueba, tal como la longitud, la pérdida de transmisión y la pérdida del empalme etc…. Puede también localizar las faltas o las roturas de la fibra óptica. Se aplica extensamente en la fabricación, la construcción y el mantenimiento en sistema de comunicación de fibra óptica.

Características principales:

1. PDA, peso ligero y conveniencia para llevar

2. alto rango dinámico 45dB

3. zona muerta del acontecimiento del adicional-cortocircuito de ≤1m

4. alta resolución de la distancia de los 0.05m, puntos de muestreo 128k

5. Medida auto rápida, funcionamiento del uno-botón

6. Pruebe hasta cuatro longitudes de onda con una sola unidad

7. Control de la luz de la comunicación automáticamente

8. Función remota vía Ethernet

9. Interfaces USB dobles, palillo del USB e impresora favorable y transferencia directa directa del cable a la PC vía ActiveSync

10. Formato de archivo favorable de Bellcore GR196 en la escritura o la lectura

11. Batería de litio incorporada con la alta capacidad por más de 8 horas de vida útil

12. Falta visible que localiza (VFL) y el metro de poder óptico

13. FC/PC universal, FC/SC, tipo del conector de FC/ST, es conveniente para la limpieza superficial

14. La función única de poner al día el software de aplicación en línea, volviendo a la fábrica es innecesaria

zona muerta del acontecimiento del Adicional-cortocircuito

Debido a su alta resolución, FOC8002 OTDR tiene zona muerta del acontecimiento del adicional-cortocircuito del 1m, que es conveniente para probar la fibra óptica corta y la fibra óptica de la coleta.

Analyzation auto de alta velocidad

FOC8002 puede determinar y localizar rápidamente los acontecimientos y las faltas en rastro exacto, después enumera todos los acontecimientos en incluso tabla, así que es muy útil a los sostenes a mejorar eficacia y es innecesario saber sobre los conocimientos básicos relativos.

Medida auto de alta velocidad

La función de la medida auto de FOC8002 OTDR hace innecesario al operador saber sobre los detalles posteriores del funcionamiento. La operación llega a ser muy simple: después de conecte la fibra, sólo】 del comienzo del 【de la prensa, después el rastro medido se exhibe y los acontecimientos son mencionados en la pantalla en unos segundos, ahora, usted pueden ver la tabla del rastro y del acontecimiento.

Capacidad única de la prueba de PON

FOC8002 es ideal para el acceso y prueba de la red de FTTH, le permite probar a través de los divisores 1x32 incluso 1x64 para la prueba de PON (red óptica pasiva).
FOC8002 ofrece a acontecimiento excepcional del 1m zona muerta y los 0.05m la alta resolución de la distancia, con la cual usted puede caracterizar todos los acontecimientos entre el transmisor y el panel de distribución de la fibra de sede.

Función conveniente de VFL

él localizador visual (VFL) de la falta del accesorio 650nm es ideal para identificar el mún empalme, el mún conector, la rotura o la curva macra fácilmente. El VFL estándar con más de 2 milivatios de potencia de salida factory installed en el FOC8002 de FOCONEC, que la distancia de la operación es superior a 5 kilómetros.

Control de la luz de la comunicación

Al medir una fibra en servicio, el resultado de medición por un OTDR no es exacto, y hay un riesgo potencial de daño permanente al fotoeléctrico interno del receptor de OTDR. Para prevenir estos problemas, el FOC8002 OTDR puede detectar automáticamente y silenciosamente si la luz de la comunicación está presente después de que la fibra bajo prueba esté conectada, una vez que se verifica la luz que presente, simultáneamente, un mensaje de advertencia será exhibido y la protección interna de OTDR será activa inmediatamente.

Longitudes de onda y modelos múltiples

FOC8002 OTDR puede proporcionar ningunos de solo modo o con varios modos de funcionamiento o de ambos, diseñado probar FUT en hasta cuatro longitudes de onda en sola unidad, tal como 850, 1300, 1310, 1383, 1490, 1550, 1625 y longitudes de onda 1650nm, con los cuales FOC8002 se puede utilizar extensamente de gama larga a las redes de FTTx, de CATV, del LAN, del acceso y del metro.

Interfaz externo abundante

FOC8002 tiene interfaz externo abundante, tal como USB, Minuto-USB, Ethernet, auricular y SD, debido a éstos, puede proporcionar las funciones siguientes:

1. Entrenando vía las multimedias para los operadores, que pueden permitir usted hace un experto de medición dentro del breve periodo de tiempo.

2. Ejecución del telecontrol que controla con Ethernet, localizando averías de la distancia para la fibra bajo prueba.

3. Impresión de la tabla del rastro y del acontecimiento

4. Poniendo al día el software de aplicación en línea

Uso típico:

FOC8002 OTDR se utiliza principalmente para medir la red de FTTx, él proporciona multifunctions en una unidad. FOC8002 ofrece tres modos de medición: modo manual (modo en tiempo real incluyendo y modo medio), modo automático y modo de la zona muerta.
Modo manual de la medida: el modo manual es conveniente para el operador experto que es familiar con el instrumento. En este modo de la medida, conseguir resultados más exactos, el modo en tiempo real o el modo medio se puede seleccionar en caso de necesidad.
En modo en tiempo real, los cambios dinámicos de la cadena de la fibra pueden ser oportunos detectado, es muy útil cuando usted necesita observar el efecto y el proceso de la fibra que es empalmada o conectada.
En el modo medio de la medida, el ruido en rastro puede ser suprimido, y se mejora el SNR (ratio del ruido de la señal), por lo tanto, el resultado es más exacto. De hecho, se ejecutan los tiempos más medios, más ruido en rastro se suprime, y la época más larga está pasada para el tratamiento de señales. En la práctica, los tiempos medios se deben fijar correctamente según necesidad.
Modo auto de la medida: las condiciones optimizadas de la medida se fijan automáticamente, es innecesario al operador saber sobre los conocimientos básicos complicados y los detalles posteriores del funcionamiento. En este modo, los resultados más exactos pueden ser ganados cuando se fijan los tiempos medios apropiados, pero aumentará la época del tratamiento de señales.
Modo de la zona muerta: este modo es conveniente para la fibra óptica de prueba con distancia corta y los ajustes optimizados de la gama de la distancia, de la anchura de pulso y del atenuador se pueden ejecutar automáticamente. Para conseguir el mejor resultado, la pérdida de vuelta terminal se debe garantizar menos que -40dB.

Parámetros técnicos:

Rango dinámico	Refiera por favor “a las especificaciones de los módulos de OTDR”
Distancíese la incertidumbre	± (los 0.75m + espacio de muestra + medida los distance×0.0025%)
Resolución del muestreo	0,05, 0,1, 0,2, 0,5, el 1,2,4,8,16m
Gama de la distancia	0,4, 0,8, 1,6, 3,2, 6,4, el 16,32,64,128,256,512km (SMF);
	0,4, 0,8, 1,6, 3,2, 6,4, 16,32 (MMF de 850nm)
Anchura de pulso	5,10,30,80,160,320,640,1280,5120,10240,20480ns
	5,10,30,80,160,320,640,1280 (MMF de 850nm)
Umbral de la pérdida	0.01dB
Puntos de muestreo	Hasta 128k
Linearidades	0.05dB/dB
Resolución de la pérdida	0.001dB
Capacidad de memoria	≥800traces (accesorio), ≥65500traces (almacenamiento de 2GB SD)
Ajuste del índice de refracción del grupo	1,00000 a 2,00000 (0.00001steps)
Unidad de la distancia	kilómetro, m, kft, pie
Exhibición	640×480, 6,5 pulgadas TFT LCD (pantalla táctil)
Interfaz	USB, Minuto-USB, Ethernet, auricular, SD
Conector óptico	FC/SC/ST (conector universal)
VFL	650nm±10nm, 2mW (típico); CW/1Hz
Metro de poder óptico	Gama de longitud de onda: 1200nm a la gama de la medida 1650nm: -60 a la exactitud de la medida 0dBm: el 5% (- 10dBm, CW)
Fuente de alimentación	Adaptador de corriente alterna 100 a 240V, 50/60Hz, 1.5A DC: batería de litio incorporada 19V±2V (2A): 4400mAh, horas 2 del tiempo de funcionamiento ≥8
Lengua	Seleccionable por el usuario: chino simplificado, inglés, ruso, coreano etc… (entre en contacto con por favor CETC 41.o para otros)
Temperatura de funcionamiento	-10 a 50℃ (que carga: 5 a 40℃)
Temperatura de almacenamiento	-40 a 70℃ (batería: -20 a 60℃)
Humedad relativa	el 5% al 95%, sin condensación
Dimensiones	295×186×75 (milímetro)
Peso	2.5kg aproximadamente.

Note1: No incluye la incertidumbre debido al índice de la fibra
Note2: El brillo bajo, excluye la medición.

Módulos de OTDR y guía que ordena:

Número el ordenar	Longitud de onda de funcionamiento	Tipo de la fibra	Rango dinámico (DB)	Zona muerta del acontecimiento (m)	Zona muerta de la atenuación (m)
FOC8002-2101	1310/1550nm	SMF	42/40	2/2	10/10
FOC8002-2102	1310/1550nm	SMF	40/38	1/1	10/10
FOC8002-2103	1310/1550nm	SMF	37/35	1/1	10/10
FOC8002-3103 (PON)	1310/1550/1625nm (filtro incorporado)	SMF	39/37/37	1/1/1	10/10/10
FOC8002-4101	1310/1490/1550/1625nm	SMF	35/32/34/34	1/1/1/1	10/10/10/10

Accesorios estándar:

NO.	Nombre	cantidad
1	Línea eléctrica	1
2	Adaptador de AC/DC	1
3	Certificación de la calidad	1
4	Manual del usuario	1
5	Rastro que analiza el software (CD)	1
6	Caso que lleva duro (gallus incluyendo)	1
7	Gallus especial del instrumento	1
8	FC/SC, conectores de FC/ST	1
