Lugar de origen: | China |
Nombre de la marca: | Enargy |
Número de modelo: | SC100-220S48 |
Cantidad de orden mínima: | 1pcs |
---|---|
Precio: | Negotiation |
Tiempo de entrega: | 1-8 semanas |
Condiciones de pago: | negociación |
Capacidad de la fuente: | 15000Pcs/week |
Alta luz: | ca a la fuente de alimentación de CC,fuente de alimentación del convertidor de la C.C. de la CA |
---|

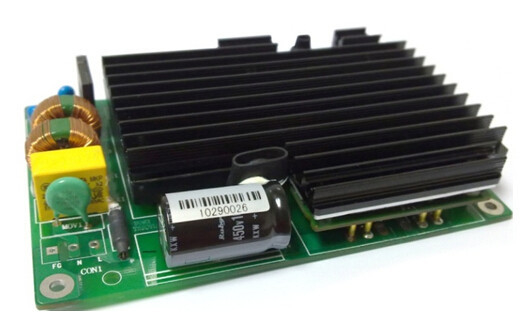

Salida 48V SC100-220S48 de las fuentes de alimentación de AC-DC 100W
Características dominantes
Poder de alto rendimiento: 100W
Gama de la entrada: 85~264Vac
Eficacia alta: el 85%
Línea regulación: el ≤±1%
Regulación de la carga: el ≤±2%
De frecuencia fija: 220kHz
Voltaje del aislamiento: 1500Vdc
Protección del cortocircuito
Salida sobre la protección actual
Sobre la protección de la temperatura
Descripción del producto
Este proceso del poder del uso del convertidor de AC-DC, control y tecnologías de envasado avanzados para proporcionar la rentabilidad del funcionamiento, de la flexibilidad, de la confiabilidad y de un componente maduro del poder. La transferencia de alta frecuencia provee de densidad de poder más elevado eficacia de poco ruido y alta.
Características eléctricas
Características de la entrada
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Voltaje de entrada clasificado |
|
220 |
|
VAC |
|
Gama de voltaje de entrada de la CA |
85 |
|
264 |
VAC |
|
Frecuencia clasificada de la entrada de la CA |
|
50/60 |
|
Herzios |
|
Gama de frecuencia de la entrada de la CA |
47 |
|
63 |
Herzios |
|
Corriente de entrada máxima |
|
|
2 |
A |
Voltaje de entrada mínimo, a carga plena |
Eficacia |
|
85 |
|
% |
Voltaje de entrada clasificado, carga clasificada |
Características de salida
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Gama del voltaje de salida |
47,52 |
48 |
48,48 |
VDC |
|
|
Gama de la corriente de salida |
0,1 |
|
2,1 |
A |
|
|
Línea regulación |
|
|
±1 |
% |
|
|
Regulación de la carga |
|
|
±2 |
% |
|
|
Ondulación y ruido |
|
|
800 |
milivoltio |
Entrada clasificada, a carga plena, ancho de banda de 20 megaciclos |
|
Reacción dinámica |
Desviación |
|
|
±1 |
% |
el 25% al 50% hasta el 25% Iout máximo, el 50% al 75% hasta el 50% Iout máximo, 0. 1A/us |
Tiempo de corrección |
|
|
500 |
nosotros |
Al nom del dentro 1% Vout. |
|
Overshoot del voltaje de salida |
|
|
1 |
% |
|
|
Capacitancia de salida |
|
470 |
|
μF |
|
Características de la protección
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Salida sobre la protección de la carga |
2,3 |
|
2,8 |
A |
Hipo |
Protección del cortocircuito |
|
|
10 |
mΩ |
Hipo |
Protección de sobrecalentamiento |
|
105 |
|
℃ |
Recuperación auto |
Características generales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
MTBF |
100 |
|
|
KHrs |
TR-NWT-000332, carga del 80%, 300LFM, 40℃ TA |
Peso |
|
|
300 |
g |
|
Características ambientales
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
Temperatura de funcionamiento |
-20 |
|
+55 |
℃ |
|
Temperatura de almacenamiento |
-40 |
|
+85 |
℃ |
|
Humedad relativa |
10 |
|
90 |
% |
|
Altitud |
|
|
3000 |
m |
|
Características de seguridad
Parámetro |
Minuto |
Tipo |
Máximo |
Unidades |
Notas |
|
Voltaje del aislamiento |
Entrada a la salida |
1500 |
|
|
VDC |
10mA/1min, ninguna formación de arcos y avería |
Entrada a la tierra |
1000 |
|
|
VDC |
||
Salida a la tierra |
500 |
|
|
VDC |
7.5mA/1min, ninguna formación de arcos y avería |
|
Resistencia del aislamiento |
Entrada a la salida |
100 |
|
|
MΩ |
500Vdc/1min, presión atmosférica normal, humedad del 90% |
Calificación ambiental
Parámetro |
Notas |
Vibración |
Gama de frecuencia: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Hachas de X.Y.Z, 30min/axis |
Choque mecánico |
onda del Mitad-seno, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Frío (en funcionamiento) |
Anuncio IEC60068-2-1 |
Calor húmedo |
IEC60068-2-67 CY |
Ciclo de la temperatura |
-20°C a 85°C, rampa 15°C/min., 500 ciclos |
Poder/ciclo termal |
Vin = minuto a máximo, a carga plena, 100 ciclos |
Marginalidad del diseño |
Tmin-10°C a Tmax+10°C, 5°C pasos, Vin = minuto a máximo, carga 0-105% |
Prueba de vida |
el 95% Vin clasificado y carga, unidades en reducir la capacidad normal del punto, horas >5000 |
Capacidad de la soldadura |
IEC60068-2-20 |
Conformidad de los estándares
Estándares |
Notas |
UL/cUL60950 |
|
EN60950 |
|
EN60601-1 |
|
SCA 22.2NO.601.1 |
|
UL2601 |
|
CSA22.2No.60950-1 |
|
Información física
Esquema mecánico
Length×width×heigth: 135×90×28 (milímetro), 5.32×3.54×1.1 (adentro),
Designaciones del Pin
CON1
Pin no. |
Nombre |
Función |
1 |
FG |
Tierra |
2 |
N |
Línea neutral |
3 |
L |
Línea viva |
CON2
Pin no. |
Nombre |
Función |
1 |
-48V |
Voltaje de salida negativo |
2 |
-48V |
Voltaje de salida negativo |
3 |
Tierra |
Voltaje de salida positivo |
4 |
Tierra |
Voltaje de salida positivo |
Notas de uso: Una variedad de notas de uso y de Libros Blanco técnicos se pueden transferir en formato del pdf de nuestro Web site.
